Подключение бойлера косвенного нагрева к котлу

О вариантах схем для применения

Если используется вариант с непрямым нагревом, то у такого бойлера подключение может показаться более сложным мероприятием, однако в реальности к бойлеру косвенного типа можно подключиться, используя всего несколько схем, выбор которых зависит от выбранного типа устройства, применяемого топлива и места его установки. Подключение бойлера косвенного нагрева к котлу, функционирующему на газе, электричестве и твердом топливе, висящему на стене или стоящему на полу – вот предмет рассмотрения настоящего исследования.

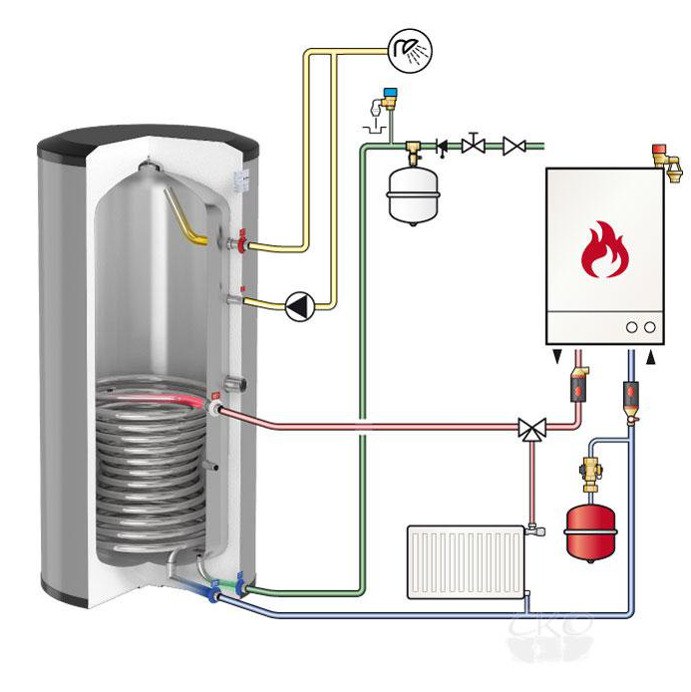

Настенный одноконтурный: подсоединение

В комплектацию изделия, установленного на стене и дающего тепло за счет сжигания газа, стандартно входит встраиваемый для циркуляции насос и клапанный сегмент, в функции которого входит переключение отопительной части на контурную, предназначенную для нагрева.  Этот вариант обустройства прибора означает для владельца отсутствие надобности в насосе, клапане с 3-мя ходами для циркуляции.

Для бойлера подключение осуществить несложно, достаточно присоединить трубы для подачи и обратного хода, установить температурный датчик (придется приобрести отдельно, если его нет в комплекте) и смонтированное устройство готово к функционированию.

Вышеописанное подключение бойлера к котлу означает корректную подачу теплоносителя к верхней его части теплообменника, прохождение через змееподобную трубу и возвращение на прежнюю позицию.

Такое подключение схемы используется для подогрева теплоносителя сначала прохладными, а потом все более нагревающимися участками по мере поступления в накопитель тепла.

Эта схема подключения бойлера к котлу предусматривает, что нужно предусмотреть арматуру между двумя системами: прямой трансляции и возврата. В ней используются шаровые краны. Их устанавливают недалеко по отношению к котлу, или на нагревателе воды, а подсоединение бойлера выполняется соединением с быстрым разъемом. Этот нюанс обеспечивает беспроблемное отсоединение при осуществлении сервиса, установке нового агрегата, когда в этом назрела необходимость.

Нюансы монтажа шарового приспособления: у агрегата, на прямом перемещении и обратном движении, разъемы размещаются на участке между нагревательным и шаровым приборами. Для размещения на стену бойлеров подключение к нагревателям с одним контуром происходит по вариабельным схемам, так как они обусловлены особенностями конструкции. Например, у бойлера косвенного типа в наличии есть прямое направление, а обратка уходит в ОС (хотя есть 2 выхода). Отдельные производители агрегатов на газе и электричестве не предусматривают необходимые детали для обвязки, поэтому приходится самостоятельно приобретать комплектацию, которая нужна для бойлера подключения. В ней стандартно имеются сервомотор и клапан, они и обеспечат подсоединение к автоматике.

Котёл для установки на полу: особенности ввода в эксплуатацию

По мнению экспертов, монтаж такого устройства сходен с вариациями настенного крепления. Перемещение в прямом направлении и возврат осуществляется с высоты, а возврат – с нижней диспозиции. Предотвратить образование воздушной части можно приобретением и установкой автоматического воздухоотводчика.

Подключение косвенного бойлера к котлу напольного типа, в конструкции которого нет ни клапана с 3-мя ходами, ни стандартного насоса, означает, что придется покупать и то, и другое. Схема подсоединения к котлам, оснащенным специальными приспособлениями для обеспечения давления, выглядит следующим образом:

• обратка присоединена к котлу тройником;
• насос-нагнетатель – подающий или обратный;
• подключение запорной арматуры;
• установка приспособления для фильтрования и ПОК.

Для подсоединения к бойлеру косвенного типа применяются разъемы. По этом способе управление нагнетающим приспособлением становится автоматическим, электроника включает-отключает подогрев, если необходимо подогревание агрегата.

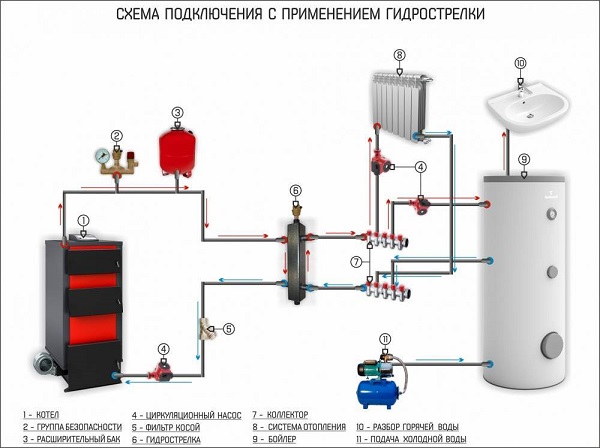

Гидрострелка и другое: необходимые сведения

Выбор гидрострелки означает вариант, где обе трубы (с насосом в комплекте) находятся после полезного приспособления. На этой позиции можно установить коллекторную разводку и ее насосы, работающие на обогрев контурного теплого пола, радиаторов отопления и подогрева собственно устройства (насос устанавливается для него отдельный). Схема предусматривает дополнительную автоматику, необходимую для управления котлом одноконтурного типа и ее насосами. Ее используют и в частных строениях значительной площади, с 2-3 этажами.

Тепло, транслируемое от отопительного прибора, направляется к вспомогательному приспособлению, оттуда – для нагрева каждого из уровней, и бойлеров косвенного и любого другого типа. Ликвидировать проблему определения времени подогрева бака можно подключением термостата вместе с комплектующей погружной колбой. После остывания, термостат сигнализирует о необходимости включения нагревания, а после перегрева – о выключении.

Подключение бойлера к одноконтурному котлу – не универсальная инструкция для домашнего мастера. Приведены только распространенные варианты, но на рынке есть множество разных устройств от производителей, поэтому существуют нюансы, о которых следует знать еще при покупке, а не при переходе к подключению агрегата для комфорта.

Вполне вероятно, что на рынке появятся новые, намного более производительные варианты от разработчиков, в которых схема подключения газового котла к бойлеру будет предусмотрена по другим принципам и эти инструкции устареют.

Устройства с двумя контурами: варианты подключения

Решение о применении двухконтурного агрегата применяется, если необходимо одновременное выполнение двух функций: проточного водонагревателя и отопительной системы. Проживающие в доме получают горячую воду и тепло в комнатах. Нагреватели можно использовать и с одним контуром, но только для отопления, и исключительно для получения горячей жидкости. Просто закрывается кран для подачи, а агрегат превращается в однофункциональный, если подключить его специальным комплектом (приобретенным дополнительно) для обвязки.

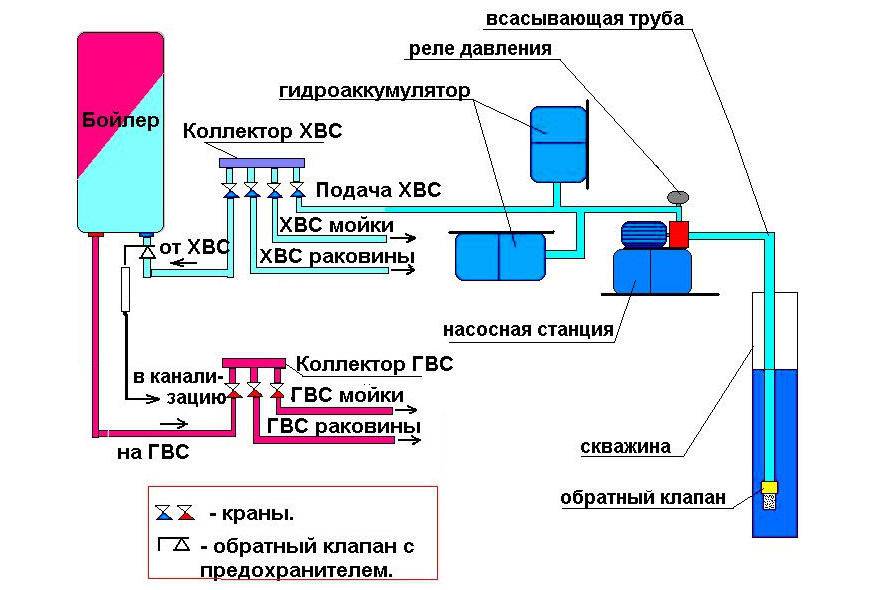

Монтаж с применением гидроаккумулятора

Подключение бойлера к газовому котлу с применением способа для подогрева воды зависит от типа нагревающего устройства. Размещаемый на стену бойлер, работающий на газообразном топливе, нагревает собственно источник тепла. Поднявшись по трубам и пройдя через фильтрование, еще ненагретая жидкость направляется в агрегат. Перед началом работы, предусмотрена установка шаровой запорной арматуры, направленной к баку, на специальных соединениях.

Следующим шагом предусматривают установку ПОК (обиходное название 2 в 1). Остается прикрепить тройник для гидроАКБ и осуществить подсоединение холодной трубы.

Приступая к подключению, проверяют правильность соблюдения очередности: сначала кран с шарами, а затем предохранительный ОК. Начинаем приступать к подключению расширительного бачка, а уже затем осуществляем подключение газового котла к косвенному бойлеру.

Предпочтение отдается входному типу обвязки, выполненной в близости к нему, а не котлу. Если у производителя не предусмотрен предохранительный клапан в комплекте с водонагревателем, то придется сделать это необходимое приобретение, два в одном или по отдельности обратный и предохранительный и сделать из них один. При проверке такой вариант приводит к нагреву: вода проходит шаровый кран, клапан и устремляется к бойлерам косвенного типа.

Устройство для установки на полу: особенности ввода в эксплуатацию

ПОК (предохранительный обратный клапан) для встраивания выбирается осмотрительно. Производитель указывает в паспорте изделия норму рабочего давления.

Подключение бойлера косвенного нагрева к газовому котлу по правилам, означает, что на выходе тоже нужен шаровый кран, прикрепленный разъемным соединением, установленном в диспозиции между краном и бойлером косвенного типа. Расширительный бак допускается и на выходе, поэтому можно выбирать универсальный прибор или устройство только для одного вида водоснабжения. Единственное условие – температурный режим не должен превышать максимум в +70⁰. Емкость устройства должна составлять не менее 10% от расширительного бака. Это правило работает для ГВС, но такие баки для отопления не подходят.

Подбор гидроаккумулятора лучше делать с запасом – например, на бак в 150 – 18 л, а на 200 – 25-ти литровый.

Обратный цикл: тонкости процесса

Учет этого обстоятельства необходим, если подключение косвенного бойлера к двухконтурному газовому котлу происходит на заметном удалении от источника теплой жидкости (крана с водой). Если способом не предусмотрена рециркуляция, то придется ожидать горячую воду. Применение такого варианта значительно облегчает эксплуатацию, хоть и немного усложняет котла подключение.

Сначала находят дальнюю точку, затем тройником подключается труба, которая возвращает воду к нагреву. Закольцевав таким образом систему, устанавливают насос для рециркуляции.

Горячая вода, находящаяся под нагревом, движется по замкнутому кольцу из труб. Для теплосбережения в них оборудуется теплоизоляция, а специальный выход уже предусмотрели и те производители, которые изготавливают двухконтурные котлы и те, кто отдает предпочтение одноконтурным.

В сборке соблюдают такую последовательность элементов:

1. Шаровая арматура.
2. ПОК.
3. Тройник для присоединения бака.
4. Аналогичное приспособление для обеспечения рециркуляции.
5. Еще один шаровый кран, но уже для поставки нагретой жидкости.

Обвязка циркуляционного насоса происходит посредством применения 2-х шаровых запорных арматур с разъемами, расположенных у насосов. Способ отлично работает, он не менее эффективен, чем установка более модернизированного агрегата, у которого производитель предусмотрел спецвыход, чтобы получить рециркуляцию.

Конечно, такое оборудование без должных навыков и знаний, лучше самостоятельно не устанавливать. Приглашение специалистов облегчит жизнь и обеспечит безопасность.

Подсоединение к нагревателю с одним контуром напольного типа, по мнению экспертов, практически не отличается от варианта настенного. Подача и возврат осуществляется сверху, а возвращается снизу. Предотвратить образование воздушной части можно приобретением и установкой автоматического воздухоотводчика.
