Коды ошибок стабилизатора напряжения Штиль
В работе стабилизатора напряжения, как и любого другого электротехнического устройства, могут возникнуть неисправности. Как правило, они обусловлены неправильным подключением прибора к сети, аварийными ситуациями или просто не соблюдением правил эксплуатации. В данной статье мы расскажем об основных ошибках стабилизаторов напряжения «Штиль» и дадим рекомендации о том, как действовать при их возникновении.
Содержание
- 1 Что такое ошибка стабилизатора напряжения?
- 2 Отображение ошибок в инверторных стабилизаторах напряжения «Штиль»
- 3 Ошибки инверторных стабилизаторов «Штиль» и их расшифровка
- 4 Удаленный мониторинг ошибок инверторных стабилизаторов напряжения «Штиль»
- 5 Что делать, если у стабилизатора напряжения возникла ошибка?
- 6 Преимущества покупки в нашем интернет-магазине
Что такое ошибка стабилизатора напряжения?
Ошибка – нарушение нормального функционирования, из-за которого электроприбор не справляется с основными функциями или отключается. Ошибки зачастую обуславливаются сбоями параметров электрической сети или нагрузки, а неполадки возникают непосредственно в «начинке» электротехнического прибора.
В стабилизаторах напряжения «Штиль» предусмотрено разное отображение неисправностей. Ошибки определяются при помощи специальных светодиодов или дисплея, на который выводится текст или числовые коды, сигнализирующие о конкретных ошибках.
Отображение ошибок в инверторных стабилизаторах напряжения «Штиль»
В ассортименте российского производителя электротехнического оборудования «Штиль» представлены следующие модели стабилизаторов напряжения:
- однофазные 0,35-20 кВА
- трехфазные 6-20 кВА
- с конфигурацией 3 в 1, оснащенные трехфазным вводом и однофазным выводом, чья мощность составляет от 6 до 20 кВА

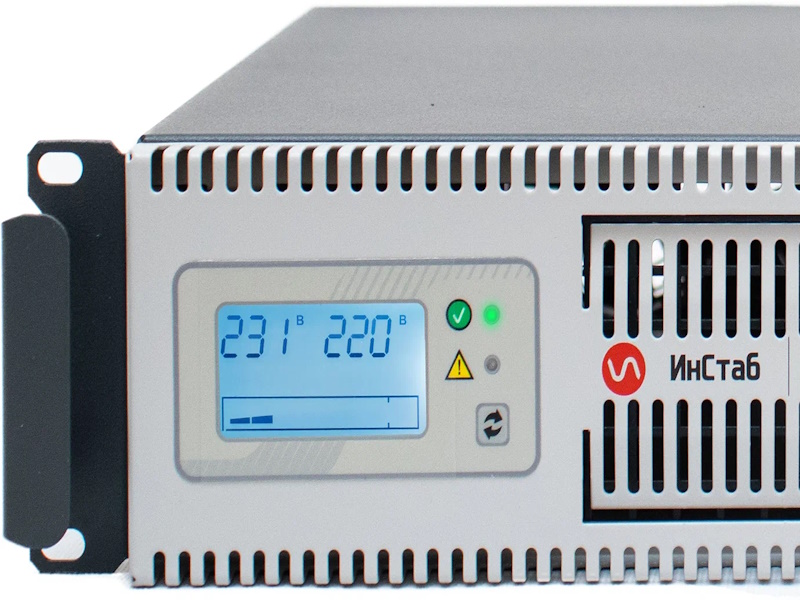

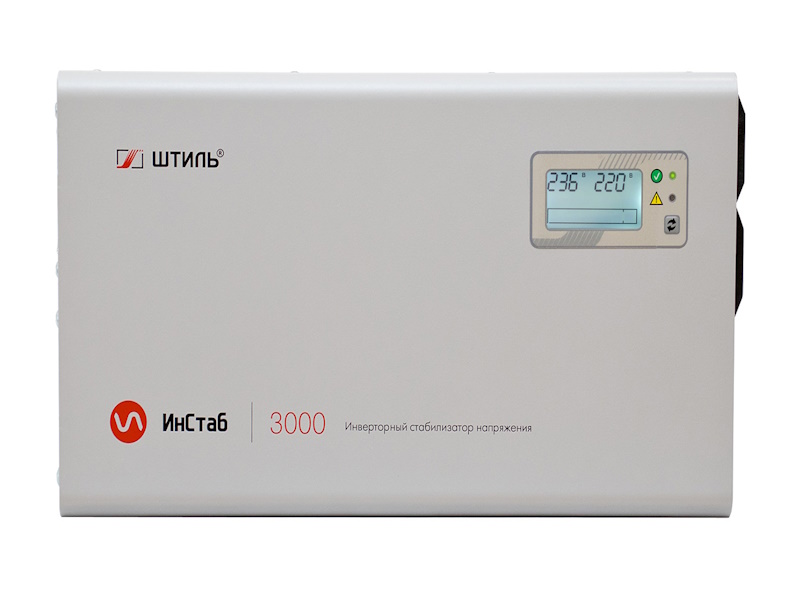

Все оборудование от данного производителя оснащено интуитивно понятной системой отображения ошибок. Электроприборы ИнСтаб сигнализируют о сбоях посредством ЖК-дисплея и светодиодов или только светодиодной индикацией.

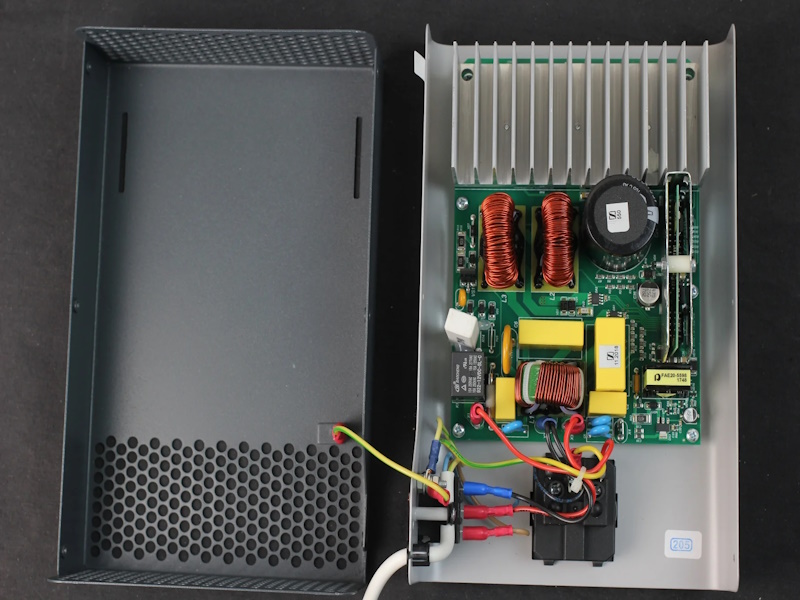

Инверторные стабилизаторы не оснащены автотрансформатором и подвижными коммутирующими устройствами, благодаря чему снижается риск выхода оборудования из строя под воздействием больших нагрузок. Как правило, поломки устройств данного типа обуславливаются внешними факторами, такими как:
- аварии электрической сети (ситуации, когда параметры электрической сети отклоняются от нормативных, необходимых для нормального функционирования электроприборов)
- перегрузки (случаи, когда мощность нагрузки, подключаемой к стабилизатору, подключается выше номинальных значений)
- перегрев (ситуации, в которых эксплуатационные условия не подходят оборудования)
В таблице рассмотрены сигналы об ошибках при эксплуатации, которые распространяются на указанные модели инверторных стабилизаторов напряжения «Штиль».
|
Модель устройства |
Способы отображения |
Указатели ошибок |
Причины возникновения данной неисправности |
|
IS350 |
С помощью светодиодов |
«Сеть не в норме» |
Неправильное подключение, нарушение фазировки. |
|
«Перегрузка/Перегрев» |
Изменение параметров сети, мощность нагрузки превышает номинальные значения устройства, нагрев внутренних узлов выше допустимой температуры (выше 80°C). |
||
|
IS550 |
«Сеть не в норме» |
Неправильное подключение, нарушение фазировки. |
|
|
«Перегрузка/Перегрев» |
Изменение параметров сети, мощность нагрузки превышает номинальные значения устройства, нагрев внутренних узлов выше допустимой температуры (выше 80°C). |
||
|
«U>310 В» |
Отклонение параметров сети от номинальных значений (напряжение сети выше допустимого). |
||
|
«U<90 В» |
Отклонение параметров сети от номинальных значений (напряжение сети ниже допустимого). |
||
|
IS1000-IS20000 |
Индикаторы; |
«Авария» |
«Перегрузка!» – неисправности, неправильное подключение, превышение номинальных значений мощности. |
|
IS1000RT-IS20000RT |
Индикаторы; |
||
|
«Перегрев!» – недостаточная вентиляция, высокая температура в месте установки прибора. |
Ошибки инверторных стабилизаторов «Штиль» и их расшифровка
В однофазных приборах мощностью 1-20 кВА отображается закодированная информация о неисправностях, в трехфазном оборудовании и приборах с конфигурацией 3 в 1 они отражаются в формате текста.
Ошибки однофазных стабилизаторов с выходной мощностью 1-2 кВА
Чтобы неисправность в однофазных стабилизаторах напряжения отобразилась на ЖК-дисплее, нужно перейти в режим журнала ошибок. Для открытия журнала следует нажать функциональную кнопку, удерживая ее в течение нескольких секунд.
Обратите внимание! При переходе в журнал ошибок на экране становится видна текущая ошибка прибора, которая состоит из двух числовых значений, к примеру, 0.57, где 0 – общее число ошибок, возникших в процессе эксплуатации (отсчет идет с 0), а 57 – код конкретной неисправности.
В таблице указывается коды ошибок и соответствующие расшифровки:
|
Код |
Расшифровка |
|
00 |
Входное напряжение (U) выше номинальных значений |
|
01 |
Промежуточное U преобразователя высокое |
|
02 |
На контроллер подается U выше номинальных значений |
|
03 |
На контроллер подается U ниже номинальных значений |
|
04 |
Нарушения в системе |
|
05 |
Не синхронизируется с входной сетью |
|
06 |
Низкое U на входе |
|
07 |
Калибровка АЦП |
|
08 |
Настройки записываются в FLASH (накопитель) |
|
16 |
Значения частоты ниже допустимых |
|
17 |
Значения частоты выше допустимых |
|
18 |
Превышено время ожидания синхронизации с входной сетью |
|
32 |
Снижение промежуточного U преобразователя |
|
33 |
Перегрузка |
|
34 |
Нагрев внутренних узлов устройства выше допустимых значений |
|
35 |
Превышение нагрузки при работе от байпаса |
|
48 |
U сети выше допустимых значений |
|
49 |
U сети ниже допустимых значений |
|
50 |
Перегрузка |
|
51 |
КЗ |
|
53 |
Отклонение параметров сети от допустимых – низкая частота |
|
54 |
Отклонение параметров сети от допустимых – высокая частота |
|
55 |
Не синхронизируется с сетью |
|
56 |
Превышено время ожидания синхронизации с сетью |
Ошибки однофазных стабилизаторов с выходной мощностью 2,5-20 кВА
В этих типах устройств неисправности также отображаются в числовых значениях:
|
Код ошибки |
Описание |
|
00 |
Входное напряжение (U) выше номинальных значений |
|
01 |
Промежуточное U преобразователя высокое |
|
02 |
На контроллер подается U выше номинальных значений |
|
03 |
На контроллер подается U ниже номинальных значений |
|
04 |
Входное U ниже номинальных значений |
|
05 |
Коллизия адресов на CAN-шине |
|
06 |
Авария CAN-шины |
|
07 |
Настройки записываются в FLASH (накопитель) |
|
08 |
Калибровка АЦП |
|
16 |
Значения частоты ниже допустимых |
|
17 |
Значения частоты выше допустимых |
|
18 |
Превышено время ожидания синхронизации с мастерным устройством |
|
19 |
Нет синхронизации с мастерным устройством |
|
32 |
Снижение промежуточного U преобразователя |
|
33 |
Превышено время ожидания сигнала обмена с трансформатором |
Ошибки трехфазных стабилизаторов и моделей конфигурации 3 в 1
При появлении неполадок в оборудовании ЖК-дисплей автоматически переходит на специальный аварийный экран, внизукоторого указывается информация о неисправности.
Удаленный мониторинг ошибок инверторных стабилизаторов напряжения "Штиль"
К оборудованию от «Штиль» серии RT можно подключать специальные карты мониторинга. Они созданы для установки в слоты, размещенные на задней крышке электротехнического прибора. Использование таких карт обеспечивает возможность для удаленного контроля за работой приборов посредством ПК или смартфона. Для такого мониторинга необходимо установить специальное ПО от производителя или воспользоваться браузерной версией.
Что делать, если у стабилизатора напряжения возникла ошибка?
Каждое устройство комплектуется руководством. В нем указаны операции, выполнение которыхнеобходимо для устранения аварийной ситуации.
Если в процессе эксплуатации устройства возникла ошибка, не отмеченная в инструкции, то следует обратиться к квалифицированным специалистам.
Обратите внимание! Оборудование от производителя «Штиль» рассчитано на срок службы свыше 15 лет. Чтобыприборы работали стабильно, важно придерживаться руководства пользователя.
